通過液位計算液體重量——儲罐中原材料的重量計算

Epple Druckfarben 公司位于奧格斯堡市附近，以其高質量的打印效果、廣泛的技術知識、******工藝的定制解決方案在制圖行業中享有盛譽。制造單張紙膠印色彩需要将礦物油或植物油儲存在儲量高達13000公斤的油罐中。必須确定儲罐的準确重量：不僅用于訂單流程，還用于在交付期間檢查貨期。爲此，JUMO工程團隊開發并創建了一個用于計算儲罐内礦物油重量的應用程序。

嚴格的客戶要求

重量是用液位測量法計算出來的，然後進行轉換。Epple Druckfarben AG到目前爲止使用的超聲波法不夠******，無法滿足嚴格的客戶要求。因此，JUMO的要求是顯而易見的。

工程：十個室外儲罐的重量需要以公斤爲單位，采用液位測量和随後的換算。每個儲罐有七米高。這裏不需要防爆保護，但仍然需要測量溫度。

JUMO mTRON T 系統

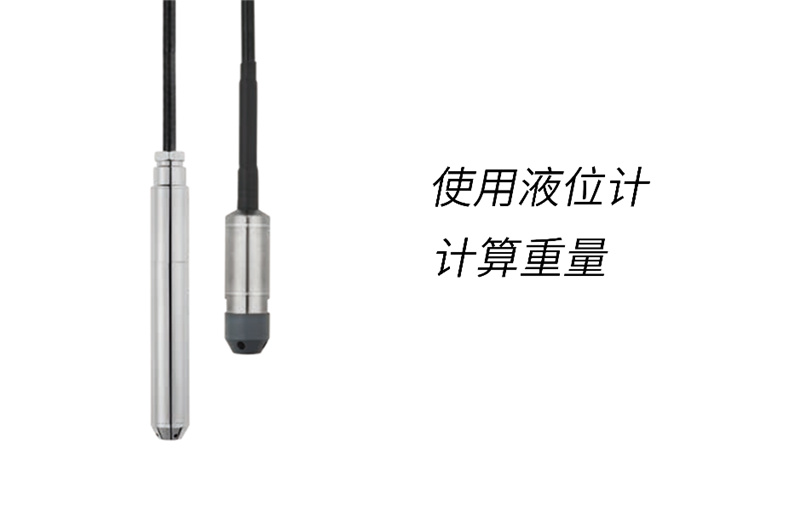

JUMO工程團隊基于JUMO mTRON T測量、控制和自動化系統創建了一個專業的解決方案。在Epple Druckfarben AG公司的案例中，每個儲罐裏的物料重量是通過JUMO MAERA液位探頭來确定的，該探頭還具有所需的溫度傳感器。兩級探針用于計算存儲産品的重量。

它們被放置在一個确定的距離内，液位探頭之間确定的壓力增量用于确定特定的材料密度，具體密度加上容器的尺寸 (體積)，然後用來計算重量。這個計算是由JUMO mTRON T系統使用基于CODESYS的集成PLC進行的。

液位傳感器及自動化系統

此外，使用多功能面闆進行操作，該面闆位于卡車油箱接頭附近，從而實現對報警信息的現場監控。既使用标準屏幕，也使用定制的過程屏幕。該系統可以通過PROFIBUS連接到上級控制系統。

所有的過程值也可以通過web應用來傳輸，以便Epple Druckfarben 的采購部門可以使用它們進行材料控制。節省的大量時間，加上簡單的啓動和操作，是使JUMO 方案成爲該項目******選擇的決定性特征。
